دقة درجة الحرارة العالية-: المزدوجات الحرارية البلاتينية-الروديوم للتطبيقات الحرجة

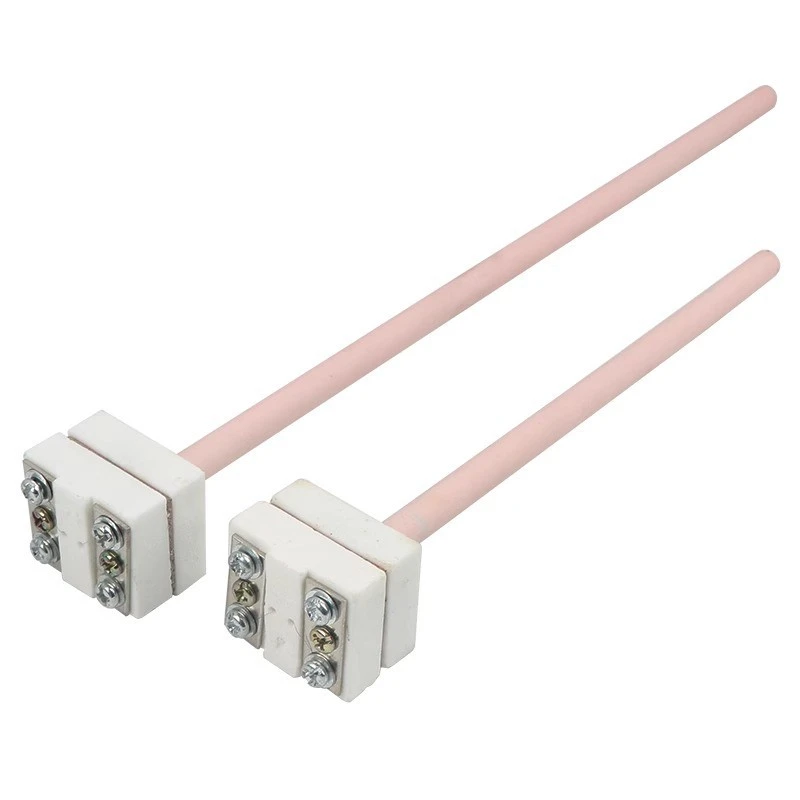

المزدوج الحراري البلاتيني-الروديوم عبارة عن مستشعر درجة حرارة من المعدن النبيل الممتاز يشتهر بالدقة الاستثنائية والمقاومة العالية-لدرجات الحرارة والثبات على المدى الطويل-. تم تصميم المزدوجات الحرارية البلاتينية-الروديوم كقطب موجب والبلاتين النقي أو سبيكة البلاتين-الروديوم كقطب سلبي، وتعمل المزدوجات الحرارية البلاتينية-الروديوم على تأثير Seebeck، مما يولد إمكانات كهروحرارية من الاختلافات في درجات الحرارة لتقديم قراءات موثوقة. سواء في الأفران الصناعية أو معدات المختبرات أو اختبارات الفضاء الجوي، تتفوق المزدوجات الحرارية البلاتينية-الروديوم على المزدوجات الحرارية العادية في البيئات القاسية ذات درجات الحرارة المرتفعة-، مما يجعلها لا غنى عنها في السيناريوهات التي تكون فيها الدقة غير قابلة للتفاوض-.
أنواع المزدوجات الحرارية البلاتينية-المتعددة الاستخدامات لتلبية الاحتياجات المستهدفة
يتم تصنيف عائلة المزدوجات الحرارية البلاتينية-الروديوم حسب نسب المواد الحرارية لتتناسب مع متطلبات درجات الحرارة العالية- المتنوعة. فيما يلي تفصيل تفصيلي للمتغيرات الرئيسية:
|
النوع (رقم الفهرس) |
تكوين العنصر الحراري |
نطاق درجة الحرارة (درجة) |
المزايا والتطبيقات الأساسية |
|
النوع S (PtRh10-Pt) |
الإيجابية: 10% روديوم-سبائك بلاتينيوم؛ سلبي: البلاتين النقي |
0~1600 |
الأكثر استخدامًا؛ يوازن دقة النطاق الكامل-؛ مثالية لأفران صهر الزجاج وأفران المختبرات ذات درجات الحرارة العالية-. |
|
النوع ب (PtRh30-PtRh6) |
الإيجابية: 30% روديوم-سبائك بلاتينيوم؛ سلبي: 6% روديوم-سبائك بلاتينيوم |
0~1800 |
أعلى حد لدرجة الحرارة مستقر عند درجات الحرارة العالية-الشديدة؛ مناسبة للمغارف الفولاذية ومكونات الطاقة النووية |
|
النوع R (PtRh13-Pt) |
الإيجابية: 13% روديوم-سبائك بلاتينيوم؛ سلبي: البلاتين النقي |
0~1600 |
دقة أعلى من النوع S؛ مكانة لمعدات المعايرة والبحث العلمي |
مواد ممتازة ودرجات موثوقة من المزدوجات الحرارية البلاتينية-الروديوم
يتم تصنيع كل -مزدوجة حرارية من الروديوم البلاتينية باستخدام مواد من أعلى المستويات- لضمان الأداء في ظل الظروف القاسية. تستخدم عناصرها الحرارية سبائك الروديوم-بلاتينيوم عالية النقاء-، بينما يعتمد العزل على أنابيب سيراميك الألومينا عالية النقاء-أو مسحوق أكسيد المغنسيوم لمنع حدوث دوائر قصيرة. تختلف الأنابيب الواقية حسب ظروف التشغيل: سيراميك اكسيد الالمونيوم لدرجات الحرارة المرتفعة العادية، وسيراميك الزركونيا أو الجرافيت عالي النقاء-لدرجات الحرارة العالية جدًا- والبيئات المسببة للتآكل.
وفقًا للمعايير الوطنية، توفر المزدوجات الحرارية البلاتينية-الروديوم درجتين من الدقة، مع أخطاء أقل بكثير من المزدوجات الحرارية المعدنية العادية:
|
رقم الفهرس |
نطاق درجة الحرارة (درجة) |
خطأ مسموح به في الفئة Ⅰ |
خطأ مسموح به في الفئة Ⅱ |
|
اكتب س |
0~600 |
± 1.5 درجة |
±3.0 درجة |
|
600~1600 |
±0.25%t |
±0.5%t |
|
|
النوع ب |
0~800 |
- (بدون فئة Ⅰ) |
±4.0 درجة |
|
800~1800 |
±0.25%t |
±0.5%t |
ملاحظة: يشير t إلى قيمة درجة الحرارة المقاسة. تعد المزدوجات الحرارية البلاتينية-الروديوم مثالية لعلم المعادن ومواد البناء والأبحاث العلمية والفضاء، حيث تقدم بيانات متسقة ودقيقة حتى في درجات الحرارة العالية- البالغة 1800 درجة، مما يعزز سمعتها كخيار موثوق به لمهام قياس درجات الحرارة المرتفعة-الحرجة.
